Setting mudah Rb 750,750GL,750G ,450, 450G Mikrotik Via Winbox

Buat yang pengen setting mudah mikrotik hanya dengan beberapa langkah sudah jadi dan bisa di gunakan/ setting dasar mikrotik Via winbox.
Ok, langsung cek Tkp gan :

Topologi jaringan :
Internet / Modem --- Mikrotik --- Switch / Hub --- Client

Pertama Setting modem dulu  dengan Mode PPPOE
Ip address Modem / Gateway                                 : 192.168.1.1

Ip address Wan / Public di mikrotik                         : 192.168.1.2/30  ( ether 1 di mikrotik )

Ip address Lan / Yang ke Switch / Hub di mikrotik  :  192.168.2.1/28  ( ether 2 di mikrotik )

Nb : settingan ini Buat 14 client, klo ingin buat lebih dari 20 client Ip address Lan agan ganti jadi 192.168.2.1/24

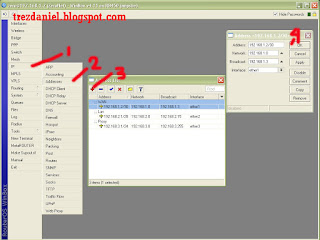

1. set Ip address Wan / dari mikrotik ke modem :



2. setting Ip address Lan / dari mikrotik ke switch / hub yang nanti akan di share ke client

3. setting Ip Routes yang fungsinya untuk mengarahkan mikrotik ke modem supaya sinyal / bandwidth dapat diterima/diambil mikrotik. untuk di share ke client melalui switch.

4.Setting Dns di mikrotik, sesuaikan dengan DNS sesuai daerah agan sendiri - sendiri :

5. setiing Nat mikrotik , yang fungsinya sebagai jalan atau yang menjembatani mikrotik dengan modem agar dapat terhubung dengan baik.

sampai disini kita sudah bisa memakai mikrotiknya. untuk limit bandwidth atau management bandwidth silahkan di setting sendiri , mau pakai simple queue yang mudah atau pakai queue tree yang lumayan rumit.
Gimana??? sudah paham atau masih bingung??? silahkan di cermati dalam-dalam. Ok!!!
